PLC通過采集設備（RS485等）與創恒GPRS DTU設備連接，使用創恒云平臺實現在上位機遠程監控PLC數據及與組態軟件相連接。

一、標準設備與組態王連接方案

一、使用RS485連接創恒GPRS DTU，將RS485于模擬設備相連

二、找到RS485物理串口(這里是COM16),使用Modbus Slave軟件來模擬前端支持Modbus協議的模塊

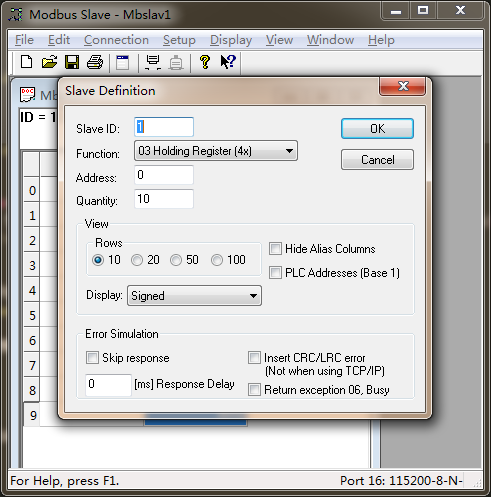

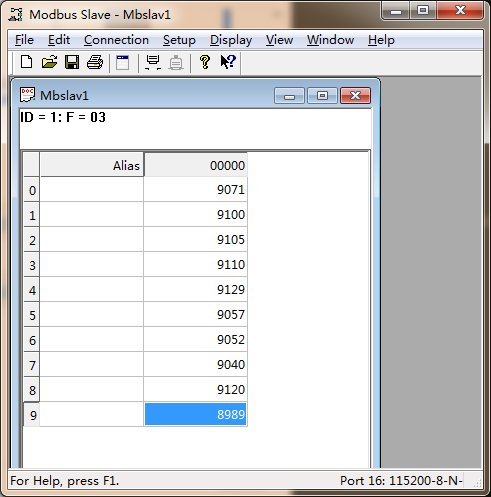

三、設置Modbus SLAVE參數

四、DTU綁定創恒云平臺，通過創恒Higlink建立虛擬串口

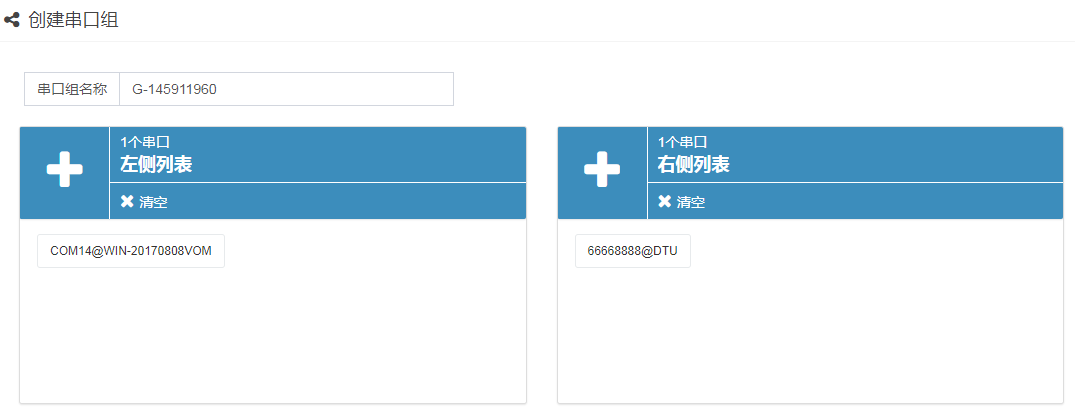

五、建立透傳組（現在是虛擬串口COM14與綁定的DTU設備透傳）

六、使用莫迪康(MODICON)PLC（Modbus Rtu協議）作為現場的數據采集設備。在組態王中定義設備的步驟如下：

  1、點擊設備選擇新建

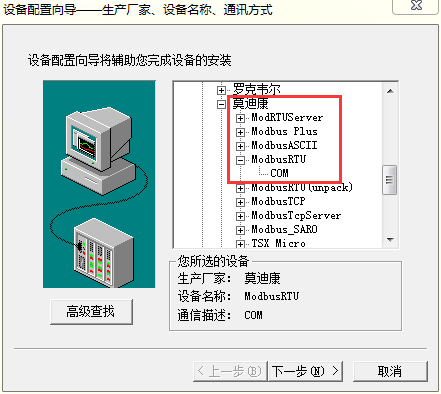

2、選擇設備驅動 -> PLC -> 莫迪康 -> ModbusRTU -> COM

3、設置邏輯名稱（符合命名規則即可）

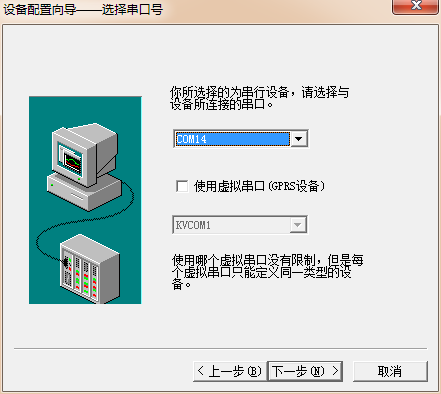

4、選擇串行設備（這里是虛擬串口COM14）

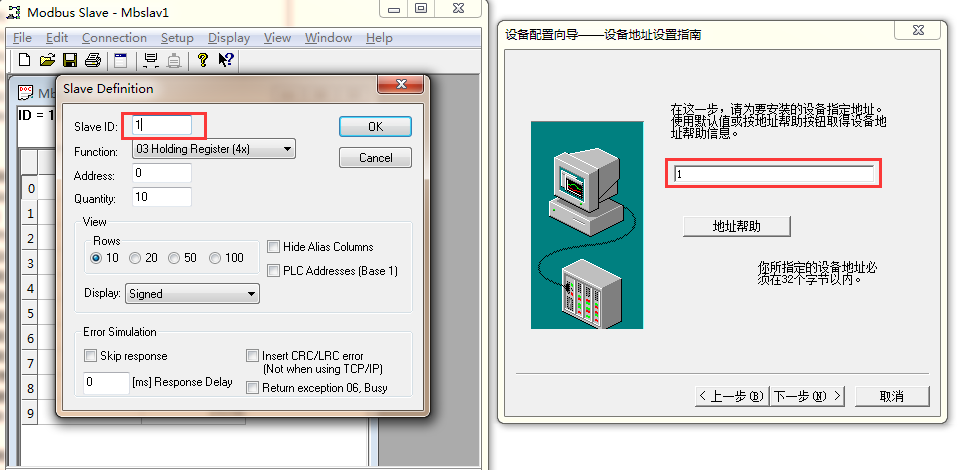

 5、選擇設備地址（設備地址要與Modbus Slave所設置的Slave ID一致，這里是1）

6、設置通信參數（無其他需要默認即可）


7、保存完成

七、在組態王中設置變量組，步驟如下：

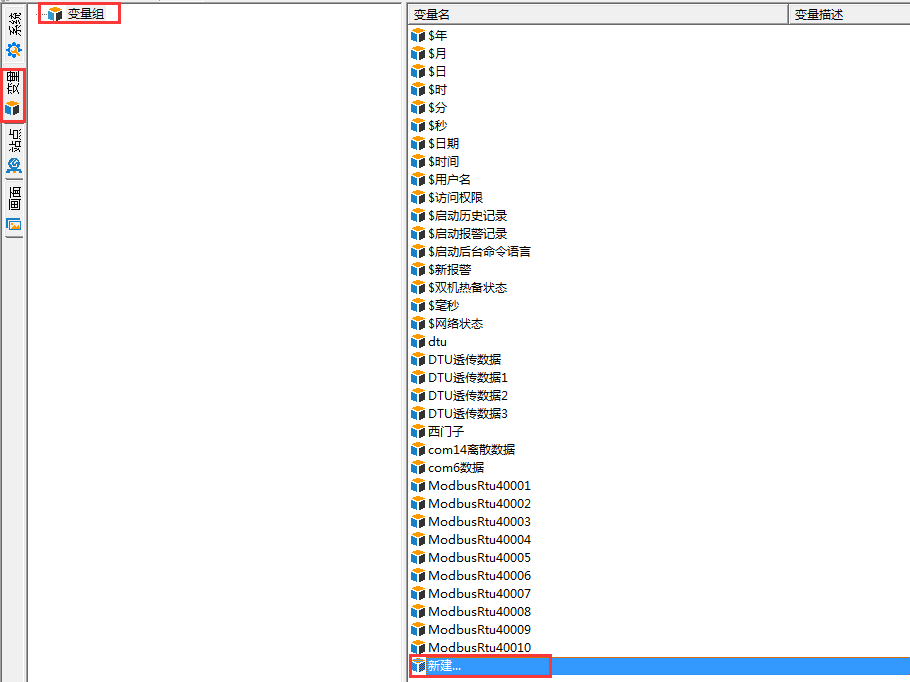

  1、點擊變量 -> 選擇變量組 ->點擊新建

2、定義變量（設備選擇新建的設備，寄存器地址要與Modbus Slave設置的地址相匹配，比如說我選擇的Function是03（4x）,那么第一個寄存器的地址就是40001）

  3、按照步驟2將寄存器綁定完成

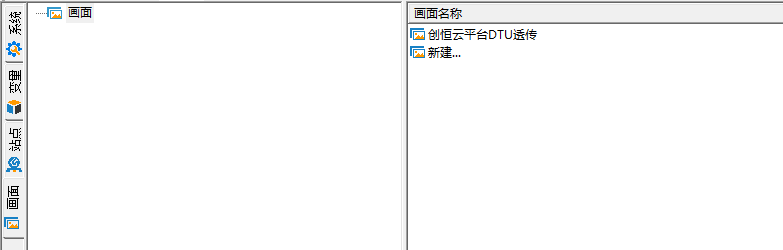

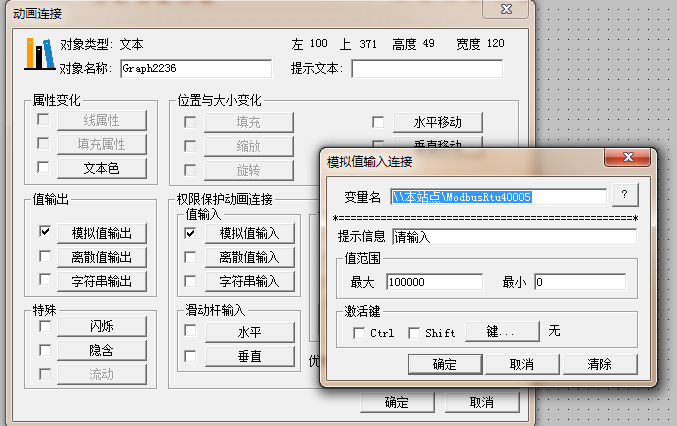

七、在組態王中新建畫面并綁定變量，步驟如下：

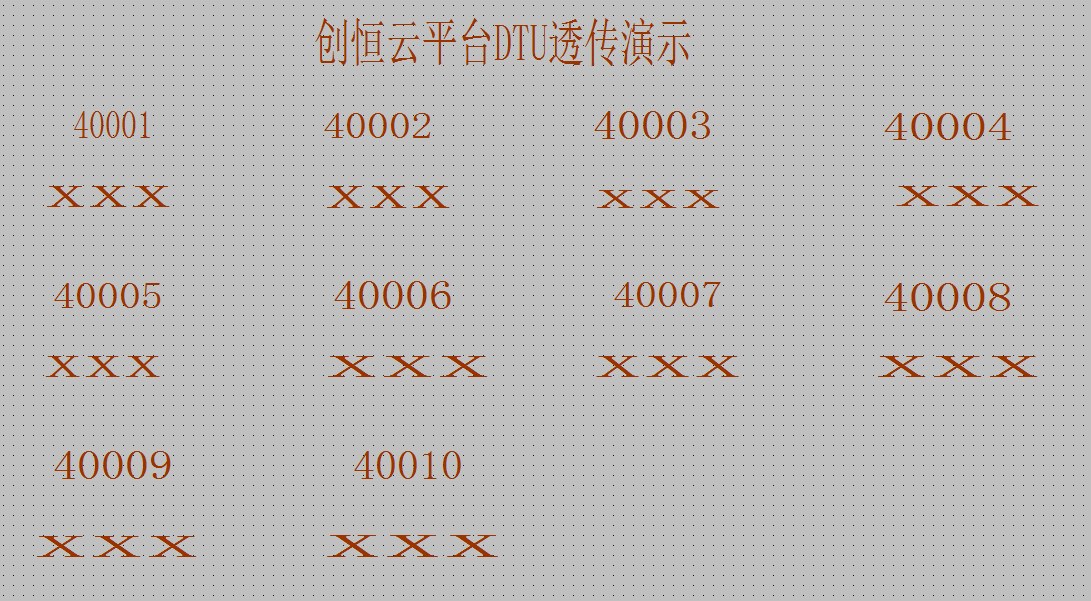

八、運行組態，效果如下：
